芝罘e80型桥梁伸缩缝结实稳固-众拓路桥

烟台芝罘e80型桥梁伸缩缝结实稳固-众拓路桥

桥梁伸缩缝的功能它的主要功能分为两种：一是将车辆垂直和水平荷载通过支承结构传递到梁体，二是适应桥梁纵、横位移的变化和梁端翘曲发生的转角变化。桥梁伸缩装置的种类主要分为：U形锌铁皮式伸缩缝（薄钢板伸缩缝）、跨搭钢板式伸缩缝、梳形齿式钢板伸缩缝和橡胶伸缩缝。橡胶伸缩缝又可分为纯橡胶式、板式、组合式橡胶伸缩缝和模数式伸缩缝。1、纯橡胶式伸缩缝：伸缩体完全由橡胶组成的(包括异型钢梁高度≤50 mm 与密封橡胶带组成单缝)伸缩缝称为纯橡胶式伸缩缝。这类伸缩缝是以橡胶带作为跨缝材料，依靠橡胶带的弹性变形来适应梁体的变位，一般适用于小跨径桥梁且伸缩量≤60 mm以下的桥梁工程。2、板式伸缩缝：伸缩体由橡胶、钢板或角钢组成的伸缩缝，由于橡胶材料的密易性和吸震性 故防水性和减少噪声性能较好。适用于伸缩量≤60mm以下的普通桥梁，尤其是立交桥，但不适用于高速公路桥梁工程。伸缩装置的伸缩依靠橡胶板的弹性和伸缩槽间的橡胶体剪切变形来实现。橡胶板中设置的钢板用来加强橡胶板承裁能力。但侧可沿着对面的角钢自由滑动而满足主梁的伸缩变形量。刚度小 易变形 不易固定螺帽 维修时间频繁。3、组合式伸缩缝：伸缩体由橡胶板和钢托板组合而成的伸缩装置，其中一种典型的组合式伸缩缝构造是在梳齿形钢板上面加一块能伸缩自如的橡胶接缝板。它适用于伸缩量≤70- 120mm的桥梁工程，但不适用于高速公路桥梁工程。4、模数式伸缩缝：伸缩体采用整体成型的异形钢材制成，由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成，适用于各种弯、坡、斜、宽桥梁。模数式伸缩装置可按一定模数任意组拼，从80mm的单缝到1200mm的多缝，当伸缩量≥1200mm时，可按设计要求在工厂加工制造。

选择桥梁伸缩缝装置规定1、伸缩装置与设计伸缩量应相匹配；2、具有足够强度，能承受与设计标准相一致的荷载；3、城市桥梁伸缩装置应具有良好的防水、防噪声性能；4、安装、维护、保养、更换简便。5、伸缩装置安装前应检查修正梁端预留缝的间隙，缝宽应符合设计要求，上下必须贯通，不得堵塞。6、伸缩装置应锚固可靠，浇筑锚固段（过渡段）混凝土时采取措施防止堵塞梁端伸缩缝间隙。7、伸缩装置安装前应对照设计要求、产品说明，对成品进行验收，合格后方可采用。安装伸缩装置时应按安装时的气温确定安装定位值，保证设计伸缩量。8、伸缩装置宜采用后嵌法安装施工，即先铺桥面层，再切割出预留槽安装伸缩装置。震作用。地震对伸缩缝的变位影响较为复杂，目前还很难把握，设计时采取相应的抗震技术构造措施。

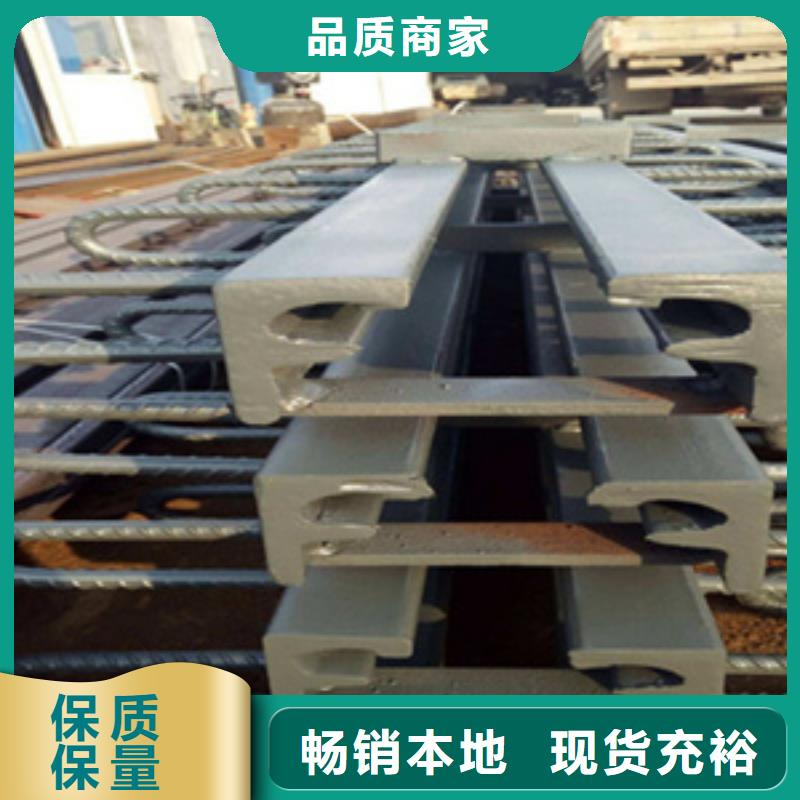

D60、D80、F60、F80系列普通桥梁伸缩缝产品一种，在桥梁伸缩缝行业中如果将伸缩缝按照性能及安装方法可以分为：GQF-C型、GQF-C型、GQF-L型、GQF-F型、GQF-MCL其中GQF-MCL型数模式桥梁伸缩缝装置，是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置。GQF-C型、GQF-C型、GQF-L型、GQF-F型伸缩缝装置适用于伸缩量80mm以下的的桥梁接缝，GQF-MCL型伸缩缝装置是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置，适用于伸缩量60mm-1200mm的大中跨度桥梁。D60、D80、F60、F80型桥梁伸缩缝的产品特点:1、公路桥梁伸缩缝产品标准位移量：水平为0-80（mm）垂直为±15mm，伸缩灵活。2、采用浅预锚固体系，只需梁端头厚度（包括铺装层）超过240mm。（D-80 FD-80型厚度为200mm）。3、F型钢型腔尺寸稳定，胶带与型腔密贴，具有可靠的密封性能。4、使用寿命长，在正常维护下可达到与桥梁等寿命的效果。5、引种伸缩缝产品造价低，安装方便。性能特点：影响F60、F80型桥梁伸缩缝因素很多，如何通过桥梁四季温变变化可产生哪些桥梁伸缩缝的伸缩量变化 根据当地温度变化范围和安装支座时的温度来计算伸缩量(△Lt)、混凝土的徐变、收缩的缩短量；其它次要因素是用一定的鞍全值在构造上给以考虑，同时还应算出由于因工时，温度变化的修正量，一般如下计算： 实际采用的伸缩量应考虑一定的鞍全值，如F60、F80型桥梁伸缩缝，宽65mm，初压缩量20mm。
